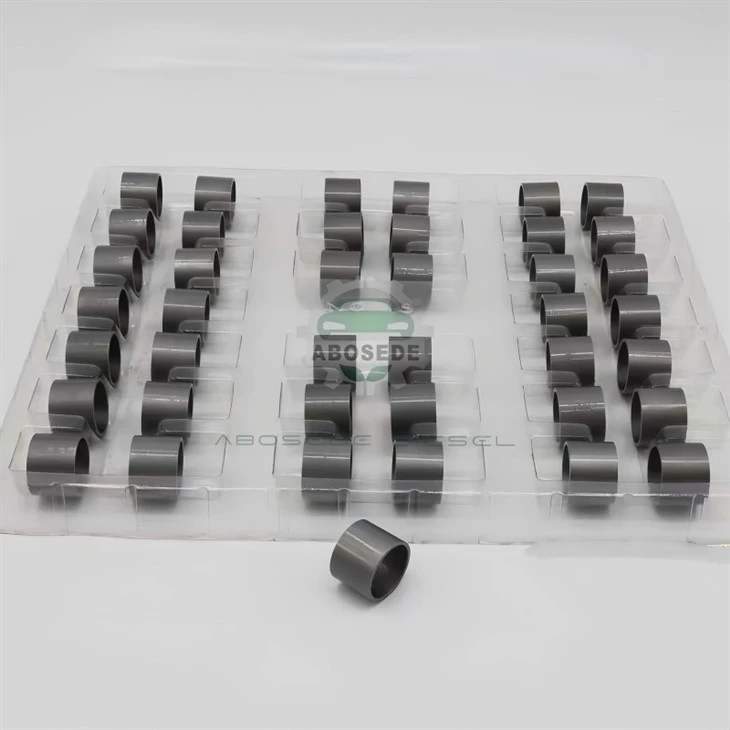

Ống đỡ van điều khiển CAT C12 – Lắp đặt-Biến dạng-Ống dẫn hướng chống & Thành phần cân bằng lưu lượng thủy lực



Trong hệ thống nhiên liệu áp suất cao CAT C12-, ống đỡ van điều khiển đóng vai trò kép thường bị ảnh hưởng ngay tại thời điểm lắp đặt. Mặc dù chức năng dẫn hướng van điều khiển của nó đã được hiểu rõ nhưng khả năng dễ bị ảnh hưởng của ống bọccài đặt-gây ra biến dạngthường xuyên bị bỏ qua. Trong quá trình lắp ráp, lực tác dụng lên ống lót-cho dù thông qua lực ép-lắp khớp hoặc kẹp-truyền tải-có thể làm biến dạng lỗ khoan, tạo ra sự mất mát hình trụ có thể đo được trước khi kim phun bắn phát đạn đầu tiên. Vỏ thay thế của chúng tôi được thiết kế với mộtcấu hình bên ngoài chống biến dạng-phân bổ lực lắp đặt đồng đều trên thân bộ phận, ngăn ngừa biến dạng lỗ khoan có thể gây ra hiện tượng lệch van ngay từ khi bắt đầu sử dụng. Việc tập trung vào tính toàn vẹn của quá trình lắp đặt này đảm bảo rằng độ chính xác được tích hợp trong lỗ khoan vẫn tồn tại trong quá trình lắp ráp và chuyển trực tiếp thành hiệu suất của kim phun.



Khi lỗ của ống lót hỗ trợ mất hình trụ do biến dạng lắp đặt, van điều khiển sẽ gặp phải một loạt suy giảm hiệu suất:

Tăng ma sát: Van tiếp xúc với lỗ khoan tại các điểm cao cục bộ, làm tăng lực cần thiết cho chuyển động.

Dính: Trong trường hợp nghiêm trọng, van có thể dính vào lỗ khoan, khiến kim phun không hoạt động.

Mặc không đều: Tiếp xúc cục bộ tạo ra sự mài mòn tăng tốc ở các điểm cao, tạo ra lỗ khoan hình elip bị hư hỏng theo thời gian.

Biến đổi thời gian: Thời gian phản hồi của van thay đổi tùy thuộc vào vị trí quay của nó, tạo ra sự mất cân bằng giữa các xi lanh-với-xi lanh.

Thiết kế chống biến dạng-của ống bọc của chúng tôi giúp loại bỏ những vấn đề này ngay từ đầu, đảm bảo rằng hình dạng lỗ khoan vẫn đúng với thông số kỹ thuật trong suốt thời gian sử dụng của kim phun.



Trong hệ thống HEUI, ống đỡ van điều khiển không chỉ đơn thuần là vật dẫn hướng-mà nó còn là thành phần tích cực tham gia vào mạch lưu lượng dầu. Hình dạng bên ngoài của ống bọc bao gồm một rãnh dòng chảy phân phối dầu dẫn động đến các buồng áp suất của van điều khiển. Tay áo của chúng tôi kết hợp mộtdòng chảy-hình học rãnh được tối ưu hóavới độ sâu chính xác 0,5 mm và chiều rộng 2,0 mm, được hoàn thiện ở Ra Nhỏ hơn hoặc bằng 0,8 µm để giảm thiểu nhiễu loạn dòng chảy. Các cạnh đầu và cuối của rãnh được bán kính tới 0,1 mm, loại bỏ các góc nhọn có thể tạo ra hạn chế dòng chảy cục bộ và giảm áp suất. Sự chú ý đến chi tiết dòng chảy này đảm bảo rằng van nhận được áp suất dầu ổn định, hỗ trợ thời điểm phun chính xác mà C12 nổi tiếng.



Đối diện thân kim phun nhận ống bọc đỡ dễ bị hư hỏng do việc tháo và lắp ống bọc trước đó. Các gờ, vết xước và biến dạng cục bộ có thể tạo ra bề mặt tiếp xúc không bằng phẳng làm ảnh hưởng đến sự thẳng hàng của ống bọc mới. Đường kính ngoài của tay áo của chúng tôi được hoàn thiện bằng mộtchì mịn-ở phần vátcó kích thước 0,3 mm × 45 độ, giúp giảm thiểu nguy cơ ống bọc dính vào các điểm không hoàn hảo ở đối diện. Phần vát này cũng bảo vệ thân kim phun khỏi bị hư hại thêm trong quá trình lắp đặt, duy trì tính toàn vẹn của lỗ đối diện cho việc xây dựng lại trong tương lai.



Việc bôi trơn thích hợp trong quá trình lắp ráp là rất quan trọng để đạt được độ hở ban đầu chính xác và ngăn ngừa mài mòn sớm. Chúng tôi đề xuất giao thức sau:

Lau sạch ống bọc bằng vải-không có xơ và cồn isopropyl.

Bôi một lớp mỏng dầu động cơ sạch tương thích C12 lên bề mặt lỗ khoan.

Tra dầu nhẹ lên bề mặt ngoài của van điều khiển.

Lắp van vào ống bọc bằng chuyển động xoắn nhẹ nhàng-không dùng lực.

Giao thức này, mặc dù đơn giản, nhưng ngăn chặn hiện tượng co ngót ban đầu có thể xảy ra khi các bề mặt khô lần đầu tiên tiếp xúc dưới áp lực.



Câu hỏi 1: Tại sao ống bọc mới có lỗ khoan bị biến dạng khi được lắp đúng cách?
Đáp: Nguyên nhân phổ biến nhất là do các gờ đối diện{0}}của thân kim phun bị hỏng hoặc các cạnh nhô lên gây lực không đều lên đường kính ngoài của ống bọc. Luôn kiểm tra lỗ khoan và xử lý mọi khuyết điểm trước khi lắp ống bọc mới.

Câu hỏi 2: Rãnh dòng chảy của ống bọc có yêu cầu căn chỉnh đặc biệt nào trong quá trình lắp đặt không?
A: Ống bọc đối xứng về đường kính lỗ khoan và đường kính ngoài; tuy nhiên, rãnh dòng chảy phải đối diện với cổng vào dầu của kim phun để đảm bảo dòng chảy thích hợp. Dấu căn chỉnh trên ống bọc cho biết vị trí của rãnh-căn chỉnh dấu này với cổng đầu vào.

Câu hỏi 3: Tôi đang chế tạo lại kim phun C12 từ ứng dụng hàng hải. Vỏ bọc có khác với phiên bản trên-đường cao tốc không?
Đáp: Vỏ bọc giống nhau cho cả hai ứng dụng. Tuy nhiên, động cơ hàng hải thường hoạt động ở mức tải cao liên tục, có thể làm tăng độ mòn của lỗ khoan. Chúng tôi khuyên bạn nên định kỳ kiểm tra thường xuyên hơn trong các ứng dụng hàng hải-thường là 8.000 giờ hoạt động thay vì 10.000 giờ.

Câu hỏi 4: Ống bọc có thể được sử dụng trong động cơ C12 đã được chuyển đổi từ HEUI sang-commonrail không?
Đáp: Việc chuyển đổi bao gồm những thay đổi đáng kể đối với hệ thống nhiên liệu, bao gồm cả kim phun. Vui lòng xác nhận với nhà sản xuất bộ chuyển đổi rằng ống bọc hỗ trợ vẫn không thay đổi. Trong hầu hết các trường hợp, ống bọc không bị ảnh hưởng bởi việc chuyển đổi.

Câu 5: Thời hạn sử dụng của ống bọc trong bao bì kín là bao lâu?
Đáp: Bao bì được thiết kế để bảo vệ ống bọc trong 24 tháng kể từ ngày sản xuất khi được bảo quản trong môi trường-có khí hậu được kiểm soát (10–30 độ , độ ẩm<60%). The sleeve should be inspected for any oxidation before installation, regardless of storage duration.

Câu hỏi 6: Thiết kế chống biến dạng-của ống bọc có bị ảnh hưởng bởi mô-men xoắn tác dụng lên kẹp giữ-kim phun không?
Đáp: Kẹp giữ- kim phun tác dụng lực lên thân kim phun chứ không trực tiếp lên ống bọc ngoài. Tuy nhiên, tải kẹp có thể làm biến dạng thân kim phun, do đó có thể ảnh hưởng đến ống bọc ngoài. Chúng tôi khuyên bạn nên tuân theo thông số kỹ thuật mô-men xoắn kẹp OEM (30–35 Nm) để tránh biến dạng thân máy.
