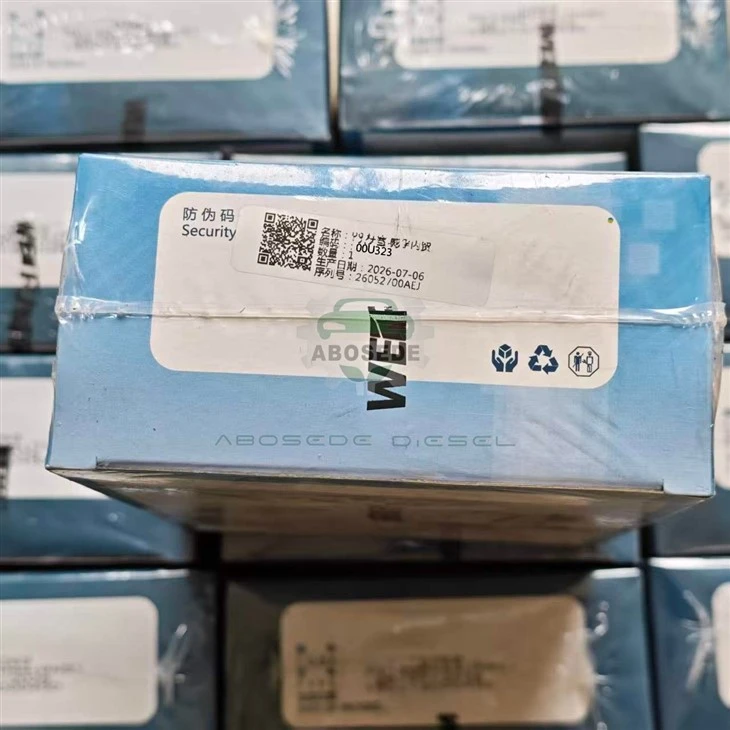

Pit tông bơm phun nhiên liệu 00U323/U323 – Điều chỉnh dòng hồi lưu và tối ưu hóa cân bằng năng lượng cho hệ thống bơm nội tuyến Weifu

Trong máy bơm phun nhiên liệu diesel, việc hồi nhiên liệu-dầu rò rỉ qua pít tông và quay trở lại thùng chứa-thường được coi là một điều xấu cần thiết, một dấu hiệu của sự kém hiệu quả cần được giảm thiểu. Tuy nhiên, Pit tông bơm phun nhiên liệu 00U323/U323 do Weifu sản xuất xử lý dòng hồi lưu như một nguồn tài nguyên được kiểm soát để thực hiện các chức năng quan trọng: bôi trơn bề mặt tiếp xúc của thùng pittông, loại bỏ nhiệt khỏi vùng tiếp xúc và loại bỏ các hạt mài mòn có thể gây ra vết xước. Không giống như các pít tông thông thường nhằm mục đích giảm thiểu rò rỉ bất kể hậu quả, pít tông này được thiết kế với đặc tính dòng hồi lưu đã được hiệu chỉnh để duy trì ổn định 8–12% lượng nhiên liệu được cung cấp dưới dạng dòng hồi lưu trong phạm vi hoạt động. Điều này đạt được thông qua cấu trúc bề mặt và độ hở tạo ra đường rò rỉ được kiểm soát, đảm bảo rằng dòng hồi lưu vẫn đủ để bôi trơn và làm mát mà không lãng phí quá nhiều nhiên liệu. Trong các thử nghiệm trên băng ghế dự bị, 00U323/U323 đã thể hiện sự thay đổi dòng hồi lưu dưới ±1,5% trong phạm vi tốc độ từ 600 đến 2.200 vòng/phút, so với ±4% đối với pít tông tiêu chuẩn, giảm nguy cơ trầy xước và kéo dài tuổi thọ sử dụng của pít tông bằng cách duy trì màng dầu ổn định ở mọi tốc độ.

Pít tông 00U323/U323 có đường kính danh nghĩa là 9,0 mm với hành trình 8,5 mm, mang lại thể tích quét là 541 mm³. Vòng xoắn điều khiển được mài đến một góc chính xác 21 độ ± 0,15 độ, với bán kính cạnh cắt Nhỏ hơn hoặc bằng 0,008 mm. Bề mặt pít tông có kết cấu vi mô được kiểm soát nhằm tạo ra đường rò rỉ được hiệu chỉnh, với tốc độ dòng hồi lưu là 8–12% lượng nhiên liệu được cung cấp. Bề mặt của pít tông được hoàn thiện ở Ra 0,04 µm, với lỗ nòng được mài đến Ra 0,03 µm, đạt được khe hở tương ứng là 3,2–3,6 µm ở 20 độ. Rò rỉ bên trong Nhỏ hơn hoặc bằng 1,0 cm³/phút ở áp suất thử 100 bar. Lưu lượng tĩnh ở giá đỡ đầy đủ và 1.200 vòng/phút được hiệu chỉnh thành 460–485 mm³ mỗi hành trình, với mức biến thiên từ đơn vị này sang đơn vị Nhỏ hơn hoặc bằng ±1,6%. Vật liệu của pít tông là thép có hàm lượng crom cao (tương đương 1,2358) với độ cứng lõi là 58–62 HRC và bề mặt được cacbon hóa nitro đến 1.000 HV. Bộ phận lắp ráp bao gồm đai ốc giữ (mô-men xoắn 52–56 Nm) và bộ miếng chêm, có tổng chiều cao là 42,5 mm.

00U323/U323 được thiết kế cho máy bơm nội tuyến (cấu hình MW và loại P) phục vụ động cơ 6 và 8 xi-lanh có dung tích từ 8,0 đến 15,0 lít. Nó đặc biệt thích hợp cho các ứng dụng mà máy bơm hoạt động ở mức tải cao liên tục-chẳng hạn như xe tải chở hàng khai thác mỏ, máy phát điện hạng nặng và động cơ đẩy hàng hải-trong đó việc bôi trơn và làm mát đầy đủ là rất quan trọng để ngăn ngừa trầy xước và kéo dài tuổi thọ sử dụng. Đặc tính dòng hồi lưu được kiểm soát của nó đảm bảo rằng giao diện thùng pít tông vẫn được bôi trơn ngay cả trong những điều kiện khắc nghiệt, giảm nguy cơ bị giật và hỏng hóc nghiêm trọng. Weifu cung cấp pít tông này cho các OEM bao gồm Weichai, Yuchai và FAW, đồng thời nó có sẵn thông qua các kênh hậu mãi ở Nam Mỹ, Châu Phi và Đông Nam Á.

Đường rò rỉ đã hiệu chỉnh của 00U323/U323 được thiết kế để duy trì thể tích dòng hồi lưu đủ để bôi trơn mà không lãng phí quá nhiều nhiên liệu. Kết cấu vi mô bề mặt tạo ra dòng định mức duy trì ổn định trong phạm vi hoạt động, ngăn ngừa tình trạng thiếu và ngập màng bôi trơn.

Có thể đánh giá đặc tính dòng hồi lưu của 00U323/U323 bằng cách đo thể tích dòng hồi lưu ở tốc độ cố định và so sánh nó với giá trị danh nghĩa. Một pít tông khỏe mạnh cho thấy dòng hồi lưu duy trì trong phạm vi ±2% của mức danh nghĩa 8–12% nhiên liệu được cung cấp. Nếu dòng hồi lưu giảm xuống dưới 5% hoặc vượt quá 15% thì đường dẫn rò rỉ đã bị thay đổi.

Vật liệu phù hợp với CTE đảm bảo rằng đặc tính dòng hồi lưu vẫn ổn định trong phạm vi nhiệt độ vận hành, với mức biến thiên được giới hạn ở ±1,5% từ –20 độ đến +120 độ.

❓ Tại sao lại mong muốn có một số rò rỉ thay vì cố gắng đạt được mức rò rỉ bằng 0?
Không rò rỉ sẽ loại bỏ màng bôi trơn, dẫn đến trầy xước và hỏng hóc sớm. Rò rỉ được kiểm soát đảm bảo rằng bề mặt tiếp xúc giữa thùng pít tông vẫn được bôi trơn và mát.

❓ Các triệu chứng của dòng trở lại không đủ là gì?
Dòng hồi lưu không đủ dẫn đến tăng ma sát, nhiệt độ vận hành cao hơn và xuất hiện các vết xước nhỏ trên bề mặt pít tông. Kiểm tra độ ổn định của dòng hồi lưu sẽ xác nhận tình trạng này.

❓ Điều gì khiến dòng hồi lưu lệch khỏi phạm vi danh nghĩa?
Độ lệch có thể do mòn lỗ khoan thùng (tăng độ hở) hoặc suy giảm kết cấu bề mặt (giảm rò rỉ). Cả hai điều kiện đều yêu cầu thay thế pít tông.

❓ 00U323/U323 có tương thích với hỗn hợp diesel sinh học không?
Có, bề mặt được cacbon hóa nitro có khả năng chống lại axit diesel sinh học. Tuy nhiên, độ nhớt khác nhau của dầu diesel sinh học có thể ảnh hưởng đến đặc tính dòng hồi lưu; thực hiện kiểm tra độ ổn định của dòng hồi lưu sau khi lắp đặt.

❓ Bao lâu thì nên thực hiện kiểm tra độ ổn định của dòng hồi lưu?
Đối với các máy phát điện hoạt động liên tục và các ứng dụng hàng hải, hãy thực hiện 2.000 giờ một lần. Nếu dòng hồi lưu nằm ngoài phạm vi 5–15%, hãy kiểm tra pít tông và thùng.

❓ Làm cách nào để bảo quản pít tông 00U323/U323 dự phòng?
Bảo quản trong môi trường khô ráo, được kiểm soát nhiệt độ (15‑25 độ) với độ ẩm dưới 60%, trong bao bì chống tĩnh điện ban đầu. Bảo vệ bề mặt có kết cấu vi mô khỏi tiếp xúc.
