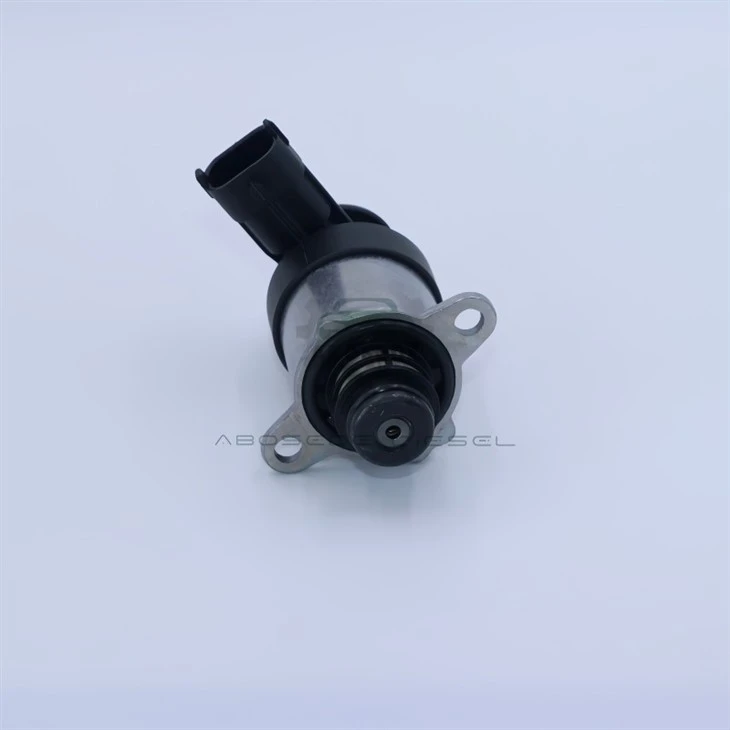

Bosch 0928400788 – Van đo sáng có bù lực phụ thuộc vào vị trí để đáp ứng tải tuyến tính

Trong van định lượng thông thường, lực ròng tác dụng lên ống chỉ là sự kết hợp của lực từ, lực lò xo và lực thủy lực. Tại điểm vận hành danh nghĩa, các lực này cân bằng. Tuy nhiên, khi chu kỳ làm việc thay đổi và ống cuộn di chuyển đến một vị trí khác, sự cân bằng sẽ thay đổi - lực lò xo tăng lên khi ống cuộn di chuyển về vị trí đóng và lực từ thay đổi theo vị trí phần ứng. Nếu van không được thiết kế với chức năng bù lực phụ thuộc vào vị trí thì mối quan hệ giữa chu kỳ làm việc và vị trí ống cuộn sẽ trở nên phi tuyến tính và tính toán tiếp liệu của ECU kém chính xác hơn. 0928400788 được thiết kế với khả năng bù lực phụ thuộc vào vị trí giúp cân bằng lực ở mọi vị trí trên hành trình của ống cuộn, đảm bảo rằng vị trí ống cuộn có liên quan tuyến tính với chu kỳ hoạt động. Nó là một van di chuyển tuyến tính theo lệnh.

Ống cuộn trong van định lượng được giữ cố định bằng lực cân bằng: lực từ kéo nó đóng lại; lực lò xo đẩy nó mở ra; và lực thủy lực thay đổi theo độ giảm áp suất và tốc độ dòng chảy. Ở vị trí danh nghĩa - thường là chu kỳ hoạt động 50 % - các lực này được cân bằng và ống cuộn ổn định. Tuy nhiên, khi chu kỳ nhiệm vụ thay đổi, ống cuộn sẽ chuyển sang vị trí mới. Ở vị trí mới, lực lò xo đã thay đổi (lò xo bị nén hoặc giãn ra) và lực thủy lực có thể đã thay đổi (độ giảm áp suất khác nhau). Nếu lực từ không thay đổi một lượng như nhau thì ống cuộn sẽ không di chuyển đến vị trí được lệnh - nó sẽ ổn định ở một vị trí khác, tạo ra tính chất phi tuyến tính. 0928400788 sử dụng mạch từ có đặc tính hành trình lực bổ sung cho lò xo và lực thủy lực thay đổi - lực từ thay đổi theo vị trí sao cho tổng lực bằng 0 tại mọi vị trí trong phạm vi hoạt động.

Việc bù phụ thuộc vào vị trí đạt được nhờ hình dạng mạch từ tạo ra đường cong hành trình lực bổ sung cho đường cong lực lò xo. Mạch từ được thiết kế sao cho lực từ giảm khi ống cuộn mở - phần ứng ở xa lõi hơn và từ thông giảm. Trong khi đó, lực lò xo giảm khi ống cuộn mở ra (lò xo ít bị nén hơn). Hai đường cong khớp nhau sao cho tổng lực (từ trường trừ lò xo trừ thủy lực) bằng 0 tại mọi vị trí. Sự kết hợp này đạt được bằng cách lựa chọn cẩn thận hình dạng lõi và tốc độ lò xo - tốc độ lò xo được chọn để phù hợp với độ dốc của đường cong lực từ. Kết quả là một van trong đó vị trí ống cuộn là một hàm tuyến tính của chu kỳ làm việc và tính toán chuyển tiếp của ECU là chính xác trên toàn bộ phạm vi hoạt động.

Khả năng bù phụ thuộc vào vị trí có thể bị mất nếu lò xo mất lực căng hoặc nếu mạch từ bị hỏng. Sự mất đi độ căng của lò xo làm thay đổi độ dốc của đường cong lực lò xo, do đó nó không còn khớp với đường cong lực từ. Lực ròng không còn bằng 0 ở tất cả các vị trí và vị trí ống cuộn là phi tuyến tính. Triệu chứng đầu tiên thường là lỗi đo lường rõ ràng hơn ở một đầu của phạm vi hoạt động - van có thể dưới mức đo ở mức hoạt động thấp và vượt quá mức đo ở mức hoạt động cao hoặc ngược lại. 0928400788 chính hãng sử dụng lò xo được quay trước trong quá trình sản xuất để ổn định tốc độ và mạch từ được thiết kế để chống suy giảm chất lượng, đảm bảo duy trì khả năng bù.

Việc lắp đặt 0788 tương tự như các van CP4 khác - làm sạch bề mặt lắp đặt, thay vòng chữ O và vòng dự phòng, vặn đai ốc giữ đến 23 Nm ± 2 Nm. Tuy nhiên, có một bước xác minh cụ thể:thực hiện kiểm tra tuyến tính sau khi cài đặt. Với động cơ đang chạy ở tốc độ không đổi, ra lệnh cho một chuỗi các chu kỳ làm việc từ 15 % đến 80 % theo các bước 5 % và ghi lại áp suất đường ray. Mối quan hệ giữa chu kỳ làm việc và áp suất đường ray phải tuyến tính - độ lệch lớn hơn 3 % cho thấy khả năng bù phụ thuộc vào vị trí không hoạt động hiệu quả. Việc kiểm tra có thể được thực hiện bằng cách sử dụng hầu hết các công cụ chẩn đoán có chức năng lệnh chu kỳ nhiệm vụ.

Q1: Làm cách nào để biết liệu khả năng bù phụ thuộc vào vị trí của van có bị tổn hại mà không cần tháo nó ra hay không?
→ Thực hiện quét chu kỳ làm việc từ không tải đến đầy tải và theo dõi áp suất đường ray. Nếu áp suất không tăng tuyến tính theo chu kỳ làm việc thì mức bù có thể bị ảnh hưởng. Một chiếc 0788 hoạt động tốt sẽ thể hiện mối quan hệ tuyến tính trên toàn bộ phạm vi nhiệm vụ.

Q2: Tôi có thể sử dụng 0928400788 trên chiếc BMW ban đầu sử dụng 0831 không?
→ Có, trong hầu hết các ứng dụng CP4.2. 0788 có khả năng bù phụ thuộc vào vị trí, đặc biệt có giá trị đối với phản hồi tuyến tính và là sự thay thế trực tiếp cho 0831 trong nhiều ứng dụng. Luôn kiểm tra tính tương thích với việc hiệu chuẩn của động cơ.

Q3: Tại sao động cơ của tôi có hiệu suất tải thấp tốt nhưng hiệu suất tải cao lại kém?
→ Đây là hiện tượng kinh điển của van không có bù phụ thuộc vào vị trí - việc bù không có hiệu quả trong toàn bộ hành trình và vị trí ống cuộn không tuyến tính ở đầu tải cao. 0788 được thiết kế để cung cấp phản hồi tuyến tính trên toàn bộ hành trình.

Q4: Nguyên nhân phổ biến nhất gây mất bù ở van này là gì?
→ Độ giãn của lò xo - lò xo mất đi độ căng và tốc độ lò xo thay đổi. 0788 sử dụng một lò xo được đạp trước để chống lại sự giãn ra, nhưng ở những phương tiện có quãng đường đi được nhiều, lò xo cuối cùng có thể mất đi độ căng. Khuyến khích kiểm tra thường xuyên.

Q5: Tôi đã thay van nhưng độ tuyến tính vẫn kém - van có bị lỗi không?
→ Kiểm tra độ lệch của cảm biến áp suất đường ray - cảm biến độ lệch có thể khiến ECU ra lệnh cho một chu kỳ làm việc phi tuyến tính. Ngoài ra, hãy kiểm tra thời gian phản hồi của kim phun - kim phun chậm có thể gây ra phản ứng áp suất phi tuyến tính dường như là do van đo sáng.

Q6: Việc bù phụ thuộc vào vị trí có hoạt động với hỗn hợp dầu diesel sinh học không?
→ Vâng. Việc bù đắp dựa trên sự cân bằng lực, không bị ảnh hưởng bởi loại nhiên liệu. Tuy nhiên, diesel sinh học có độ nhớt khác nhau, có thể ảnh hưởng đến lực thủy lực ở các vị trí khác nhau. 0788 được thiết kế để duy trì tính tuyến tính với hỗn hợp diesel và diesel sinh học tiêu chuẩn lên tới B20.
