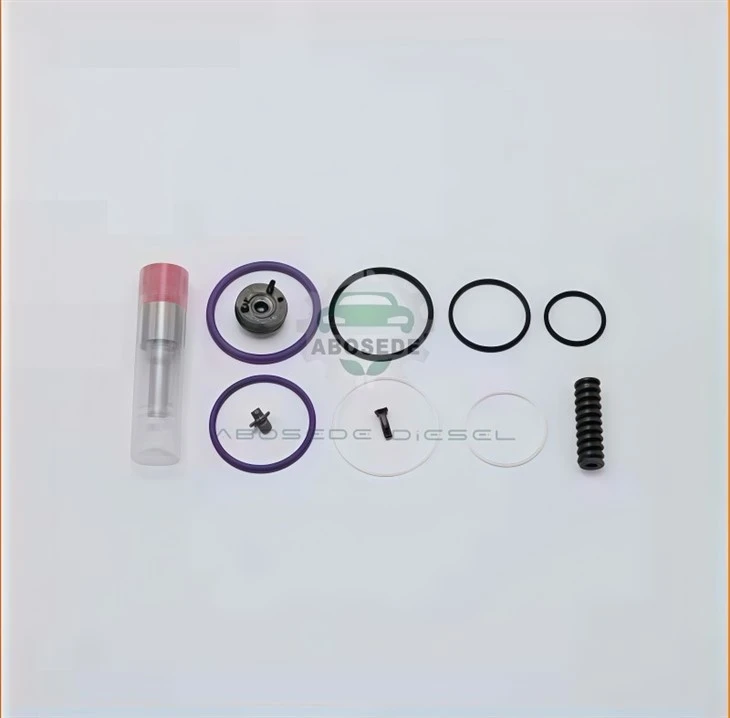

F00041N033 Bộ dụng cụ sửa chữa kim phun đường ray thông thường diesel — Bộ đệm kín bảo vệ máy bơm cao áp và ổn định áp suất đường ray



Công cụ quét chẩn đoán cho thấy độ lệch áp suất đường ray vượt quá ±50 bar khi có tải và van định lượng đầu vào của bơm cao áp đang chạy ở chu kỳ hoạt động 68 % - nhưng đường ray vẫn bị chùng xuống. Bản năng tự nhiên là thay thế máy bơm. Nhưng trên hệ thống common-rail của Bosch, một kim phun bị rò rỉ có thể xả đủ nhiên liệu để làm bão hòa bộ điều chỉnh và buộc máy bơm rơi vào trạng thái phân phối quá mức vĩnh viễn, làm tăng tốc pít tông và mòn vòng cam. cácBộ sửa chữa đầu phun F00041N033loại bỏ đường vòng phá hủy này bằng cách thay thế cụm vòng chữ O bên trong, vòng đẩy bằng đồng và miếng chêm điều chỉnh cùng chi phối độ kín thủy lực của kim phun. Kết quả: biến động áp suất đường ray quay trở lại mức cho phép, chu kỳ hoạt động của máy bơm giảm xuống mức thiết kế và toàn bộ mạch áp suất cao sẽ loại bỏ ứng suất nhiệt và cơ học để bù đắp cho rò rỉ ẩn bên trong.



Bên trong kim phun CR của Bosch, buồng điều khiển và cấp liệu vòi phun có chung một bộ phận áp suất cao được bịt kín bằng một bộ vòng chữ O và vòng đẩy. Khi các bộ phận này già đi, một lối tắt sẽ mở ra giữa khoang áp suất cao và mạch hồi nhiên liệu. Trong mỗi lần phun, một phần áp suất đường ray đổ trực tiếp vào đường hồi lưu thay vì nâng kim. Cảm biến áp suất đường ray phát hiện sự sụt giảm và ECU phản hồi bằng cách ra lệnh cho van đo sáng đầu vào (IMV) trên bơm cao áp để cung cấp nhiều nhiên liệu hơn. Theo thời gian, máy bơm chạy ở tốc độ phân phối cao liên tục, các bộ phận bên trong của máy bơm hoạt động gần đến giới hạn mỏi của chúng. Nhiên liệu dư thừa lưu thông qua đường hồi cũng làm tăng nhiệt độ thùng, làm giảm độ bôi trơn của nhiên liệu và làm máy bơm bị mài mòn nhiều hơn. Bộ sửa chữa **F00041N033** phá vỡ vòng phản hồi này bằng cách hàn lại các ranh giới bên trong của kim phun, khôi phục máy bơm về phạm vi vận hành ban đầu và duy trì tuổi thọ của toàn bộ hệ thống nhiên liệu.



Bộ dụng cụ sửa chữa F00041N033 được xác nhận về mặt kích thước cho các khoang bịt kín và ren đai ốc vòi phun M22 × 0,75 của các kim phun đường ray chung của Bosch sau:

0414701004
0414701055
0414731004

Những kim phun này được triển khai rộng rãi trên nền tảng diesel hạng nhẹ và trung bình - động cơ Mercedes‑Benz OM646 và OM651 (Sprinter, C‑Class, E‑Class), động cơ Volkswagen 2.0 TDI PD/CR và nhiều cấu hình công nghiệp Iveco Daily và Deutz khác nhau. Cho dù nắp điện từ được khắc bằng laze ghi 0414701004, 0414701055 hay 0414731004 thì hình dạng phốt bên trong đều giống hệt nhau. Một đĩa đơnBộ sửa chữa đầu phun F00041N033bao gồm cả ba điều này, đơn giản hóa việc kiểm kê cho các xưởng phục vụ đội tàu hỗn hợp.



Một kim phun **0414701004** được tháo ra khỏi động cơ Mercedes‑Benz OM651 ở quãng đường khoảng 210.000 km đã được thử nghiệm trên băng ghế Bosch EPS 815. Trước khi xây dựng lại, thiết bị trả về 202 ml/phút ở áp suất đường ray 1.600 bar. Chu kỳ hoạt động của IMV trên phương tiện của nhà tài trợ đã được ghi nhận ở mức 64% khi tăng tốc toàn tải, cao hơn nhiều so với mức 35–40% thông thường đối với một hệ thống hoạt động tốt và độ lệch áp suất đường ray dao động ±58 bar. Nhiệt độ nhiên liệu ở đường hồi bình đo được là 92 độ sau 30 phút chạy trên đường cao tốc, cho thấy lượng tuần hoàn quá mức.

Sau khi kim phun được xây dựng lại vớiF00041N033bộ sản phẩm và miếng chêm 1,08 mm được chọn để khôi phục NOP về 270 ± 4 bar, dòng hồi lưu giảm xuống còn 9 ml/phút. Chu kỳ làm việc của IMV giảm xuống 36 % trong điều kiện tải giống nhau, độ lệch áp suất đường ray thu hẹp xuống ±14 bar và nhiệt độ nhiên liệu đường hồi lưu giảm 16 độ. Tiếng ồn vận hành nghe được của máy bơm cao áp giảm đi đáng kể, phản ánh tải trọng thủy lực đã giảm. Mã IMA ban đầu vẫn còn nguyên - không cần lập trình lại ECU, không cần mã hóa kim phun, không cần hiệu chỉnh máy bơm. Hệ thống nhiên liệu trở về quyền điều chỉnh áp suất được thiết kế chỉ trong một lần lái thử.



Câu hỏi 1: Làm cách nào để phân biệt giữa bơm cao áp bị mòn và kim phun bị rò rỉ mà không cần tháo các bộ phận?
Perform an injector return‑flow test with a graduated cylinder set at warm idle. If one injector returns >25 ml/phút, đóng lại trước. Tiếp theo, theo dõi chu kỳ hoạt động của IMV ở mức đầy tải: một hệ thống khỏe mạnh với kim phun chặt sẽ hiển thị 30–45 %. Nếu giá trị vẫn cao sau khi hàn lại, bản thân máy bơm có thể cần được kiểm tra.

Câu hỏi 2: Bộ F00041N033 có thể sử dụng được trên cả kim phun 0414701004 và 0414731004 không?
Đúng. Kích thước khoang bịt kín giống hệt nhau trên các mã 0414701004, 0414701055 và 0414731004. Một loại bộ sản phẩm phù hợp với cả ba loại.

Câu hỏi 3: Sau khi lắp đặt bộ dụng cụ sửa chữa, tôi có cần lập trình lại mã IMA hoặc hiệu chỉnh lại máy bơm không?
Không. Dữ liệu hiệu chuẩn và điện từ ban đầu của kim phun không thay đổi nên không cần mã hóa ECU. Máy bơm sẽ tự động giảm công suất khi kim phun ngừng chảy máu.

Câu hỏi 4: Bộ sản phẩm có một vòng chữ O nhỏ dành cho đầu nối đường dây hồi lưu. Có thực sự cần thiết phải thay đổi nó?
Tuyệt đối. Vòng chữ O đường hồi lưu bị rò rỉ có thể phun nhiên liệu ra bên ngoài, bắt chước rò rỉ đường ống áp suất cao và thậm chí làm lệch chỉ số cảm biến áp suất đường ray do hơi nhiên liệu. Việc thay thế nó bằng bộ sản phẩm sẽ ngăn ngừa chẩn đoán sai.

Câu hỏi 5: Kim phun bị rò rỉ có thể khiến bơm cao áp bị hỏng sớm không?
Đúng. Khi kim phun chảy máu quá nhiều, máy bơm sẽ hoạt động mạnh hơn để duy trì áp suất đường ray, làm tăng tốc độ mài mòn của pít tông, cam và ổ trục. Khôi phục tính toàn vẹn của phốt kim phun bằng bộ F00041N033 giúp giảm tải này và có thể kéo dài đáng kể tuổi thọ của máy bơm.

Câu hỏi 6: Những số bộ phận kim phun này thường được tìm thấy nhất trên động cơ nào?
Chúng phổ biến trên động cơ diesel Mercedes‑Benz OM646 và OM651 (Sprinter, C/E‑Class), động cơ Volkswagen 2.0 TDI PD và CR cũng như một số ứng dụng công nghiệp Iveco và Deutz. Luôn kiểm tra việc khắc nắp điện từ để xác nhận số bộ phận chính xác.
